1 机体；2 筛网；3 驱动电机；4 激振轴；5 支撑弹簧；6 支架

1、工作原理

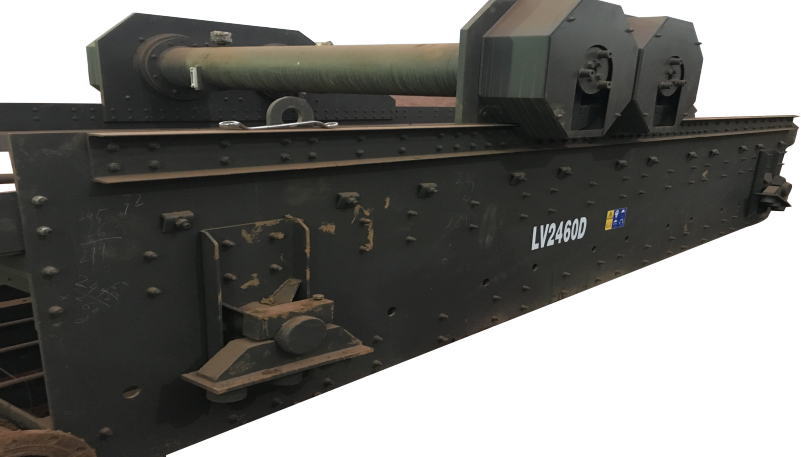

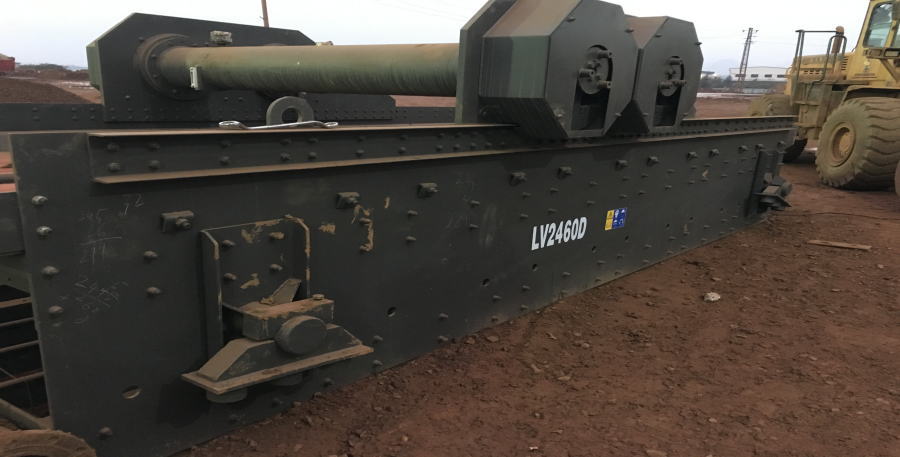

LV系列直线筛利用单层或几层具有特定筛孔尺寸的筛网将物料分为两个或多个级别的产品。物料必须给到筛网上，而筛网安装在振动支架或将振动装置直接安装在筛网上使其振动，这样可使筛分过程连续进行。

给料可由给料装置由后部、前面、侧面或上面给至振动筛，并要尽可能均匀。排料由溜槽给至运输皮带，有单独溜槽和皮带处理细粒筛下物料，其余产品的运输皮带数量与筛网层数相同。

   筛分设备根据筛网层数1、2 或3 层的不同配备1 或2 个激振装置。单层筛可用于各种筛分作业，尤其是细筛和粗筛。双激振装置筛分设备适用于垂直空间受限且要求大处理量的情况。

2.1机体

侧边经槽钢和角钢加固，两侧边之间为筛网架，有横截面为管状的支梁，再加上给料斗、排料口和激振部件，共同组成筛分设备的机体。筛网由固定在侧边的张紧板固定并张紧。

易磨损件上安装耐磨板。

2.2筛网及其固定和张紧

筛网的材质有金属网丝、钢板、橡胶或聚氨酯等，均可安装在筛分设备上。发货的直线筛的筛网可以是横向或纵向张紧的。

2.3驱动总成

采用高扭距鼠笼式电机，功率不小于30 kW 时，推荐采用液压联轴器。

电机通过皮带驱动激振轴，直线冲程筛的激振轴有单独的驱动装置，运转速率（振动频率）可通过改变皮带轮的传动比进行调整。

2.4激振器总成

激振装置配有两根激振轴，用螺栓固定在两个侧壁的上方，采用润滑油润滑。

带配重块的双轴激振装置可产生直线冲程，冲程的方向和形式可根据需要进行调整，筛子的倾斜角度为0-10º。

改变激振轴两端配重块的数量可以调整冲程距离。

筛子采用特殊轴承，确保使用寿命长。激振轴采用润滑油润滑。

2.5减震弹簧

弹簧座通过螺栓固定在筛体上，可根据所需角度进行安装。支撑弹簧由弹簧钢制成。

2.6设备支架

设备支架和溜槽必须足够坚固，以承受设备本身和物料的静态和动态载荷。根据本说明书的要求，筛子必须保持竖直，安装角度满足设计要求。

2.7防尘罩

艾特克提供筛分设备的防尘罩，包括筛下物料溜槽的支撑和上半部分，可遮盖整个设备，只有驱动装置置于外部，方便检查和维护。可拆卸的防尘罩盖方便设备的维护和检修。
